Aufnahmen mit 24 Bit Auflösung mittels einem Tascam US-122L in Verbindung mit einem 64-Bit-Windows-Betriebssystem.
Recording with 24 bit resolution with a Tascam US-122L and a PC with a 64-bit-windows-system.


Viele hilfreiche Beiträge im Internet zum Tascam US-122L sind in englischer Sprache, daher ist dieser Text sowohl in deutsch wie auch in englisch.


Wir verwenden das Tascam US-122L in Verbindung mit Mikrophonen AKG C1000S. Diese Kombination erlaubt Aufnahmen mit hervorragendem Klang.
We are using the Tascam US-122L in connection with microphones AKG C1000S. This combination leads to recordings with excellent sound.

Das Tascam US-122L wird über USB an einen Computer angeschlossen. Das US-122L stammt aus der Zeit Windows XP, für Windows 7 64 Bit wurde noch ein letzter Treiber geschrieben. Aus diesem Grund kauften wir einen neuen Laptop mit Windows 7 64 Bit, bevor auch dieses Betriebssystem nicht mehr erhältlich sein sollte.
Obwohl mit diesem Laptop das Aufnehmen möglich ist, so mußten wir feststellen, daß die Aufnahmen nur eine 16 Bit Auflösung hatten, obwohl 24 Bit Aufnahme eingestellt war.
Die aufgenommenen 24-Bit-Werte waren stets Vielfache von 256, so daß die Auflösung nur 16 Bit war. Es gab auch keinen Hinweis oder eine Fehlermeldung dazu.
Live-Aufnahmen, insbesonders im Freien, sollten nicht zu hoch ausgesteuert sein, da sonst durch Klatschen oder Windgeräusche die Aufnahme leicht übersteuert werden kann. Damit trotz geringer Aussteuerung noch eine gute Auflösung erreicht wird, ist eine 24-Bit Aufnahme nötig.

The Tascam US-122L is connected via USB to a computer.
The US-122L is of the time of Windows XP. For Windows 7 64 Bit a last driver was made.
This was reason for us to buy a new laptop with windows 7 and 64 bit, before this operating system may be discontinued.
Recording was possible with this Win 7, but we had to recognise that the recordings only had 16 Bit and not 24 Bit, as it was adjusted. Recorded 24-bit-values always had been multiples of 256. There was no hint or error message about this failure.
The recording level of live-recordings, especially open air, should be low enough that hardly or no clipping will occur with applause or especially wind. By using 24 Bit, the resolution of the recording still will be good, even with low recording volume.


Vorgefundener Zustand:
Found configuration:

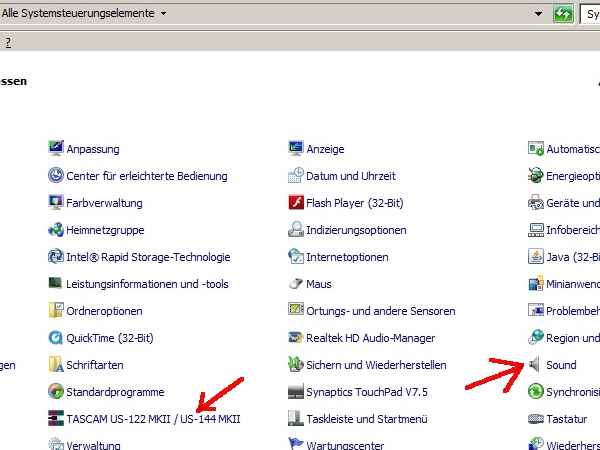

In der Systemsteuerung (Darstellung "kleine Symbole") finden wir (rot markiert) den Tascam-Treiber und das Steuerelement "Sound".
In system control ("small symbols") we find (red arrows) the Tascam driver and an entry "Sound".

Dieser Treiber soll entsprechend seines Symbols für ein US-122MKII sein.
Das Tascam sei am Computer angeschlossen.
Nach einem Doppelklick auf den Treiber sehen wir, daß der Tascam-Treiber Version 2.02 hat, das angeschlossene US-122L erkannt ist und sample width 24 bit unterstützt werden soll.
According to the symbol, this driver is for an US-122MKII.
The Tascam should be connected to the computer.
After clicking to the symbol we can see that the driver has version 2.02, the connected device is an US-122L and the driver shall support sample width 24 bit.

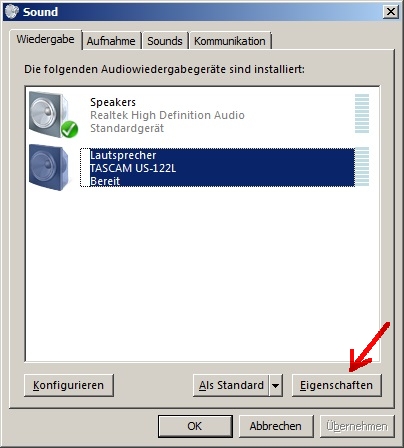

In Systemsteuerung - Sound sehen wir unter "Wiedergabe" das Tascam als "Lautsprecher".
Hier klicken wir auf "Eigenschaften".
In system control - Sound under play back we see the Tascam as speaker.
Here we select properties.

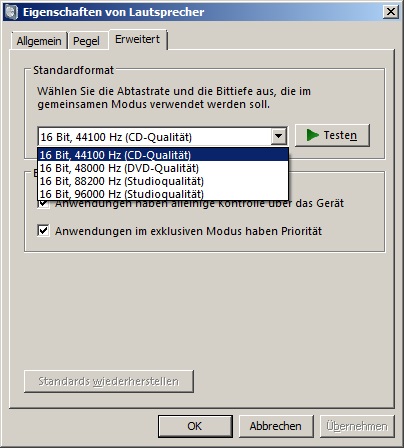

In Systemsteuerung - Sound - Lautsprecher (Tascam) - Eigenschaften - Erweitert können nur 16-Bit-Einstellungen ausgewählt werden.
In system control - Sound - Speaker (Tascam) - Properties - Advanced we only can select 16-Bit-settings.

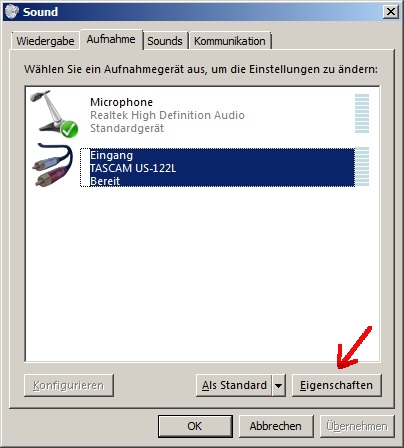

In Systemsteuerung - Sound - Aufnahme sehen wir das Tascam als Eingang.
Wieder klicken wir auf "Eigenschaften".
In system control - Sound -Recording we see the Tascam as input.
Again we click to properties.

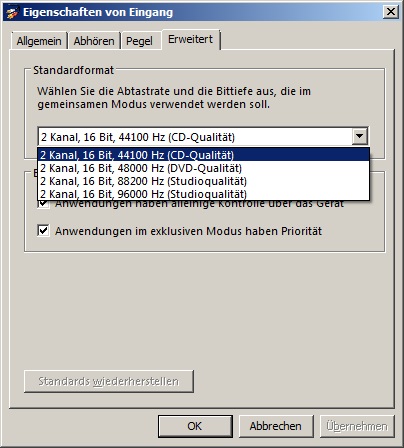

Auch hier können wir nur 16 Bit einstellen.
Again we only can select 16 bit settings.

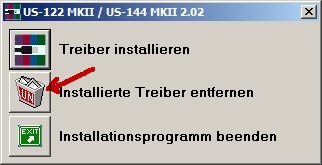

Wir ziehen die USB-Verbindung zum Tascam ab und rufen das Setup des installierten Treibers (2.02) auf.
Hier wählen wir "Installierte Treiber entfernen".
Dadurch wird der alte Treiber vollständig entfernt.
We disconnect the Tascam from the computer and run the setup program for the driver we have (2.02).
Here we choose uninstall.
So we get a clean uninstallation of the old driver.



Nun gehen wir zu http://tascam.com/product/us-144mkii/downloads/
Now we go to http://tascam.com/product/us-144mkii/downloads/

In den release notes "e_us-122mk2_144mk2_rn_ve.pdf" können wir lesen:
In the release notes "e_us-122mk2_144mk2_rn_ve.pdf" we can read:

"In Windows"...."7, 24 bit length can now be selected in the "Sound" settings.
In order to use driver V2.03, the firmware must also be updated to V2.03."


Es gibt zwar ein Firmware-Update für US-122MKII und US144MKII, aber das wird sicher nicht zum US-122L passen.
Dennoch können wir den Treiber "tascam_us_122_144mk2_win64_203.zip"
probeweise installieren. Falls er nicht funktioniert, können wir ihn wieder deinstallieren und den V2.02 installieren, dann bleibt es eben bei 16 bit Auflösung.

There is a firmware-update for US-122MKII and US144MKII, but it would be a wonder if it would fit to US-122L.
Nevertheless we can install the driver tascam_us_122_144mk2_win64_203.zip for testing. If it does not work, we can uninstall it and install the older V2.02, but then we only can have the 16 bit resolution.


Nach Installation des Treibers V2.03 und Aufruf des Steuerelements in der Systemsteuerung sehen wir:
After installation of the driver V2.03 and starting it's control panel in the system control we see:
"Driver Version 2.03; Device US-122L;.... ".


Das Tascam ist mit dem Computer verbunden.
The Tascam is connected with the computer.

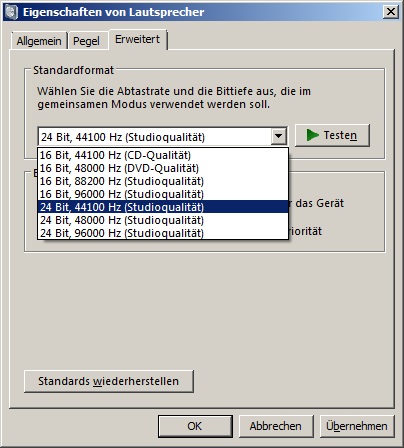

Nun schauen wir wieder in Systemsteuerung - Sound - Lautsprecher (Tascam) - Eigenschaften - Erweitert.
Jetzt können wir die Wiedergabe über das Tascam mit 24 Bit einstellen.
We look into system control - Sound - Speaker (Tascam) - Properties - Advanced.
Now we can set play back via Tascam to 24 bits.

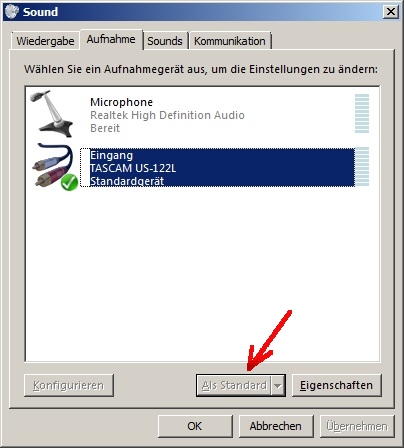

In Systemsteuerung - Sound - Aufnahme markieren wir das Tascam und klicken auf "Standard".
In system control - Sound -Recording we mark the Tascam and set it to default.

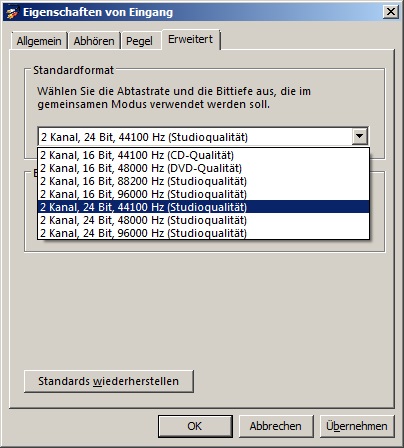

Wunderbar, auch in Systemsteuerung - Sound - Aufnahme - Eigenschaften - Erweitert
sehen wir nun 24Bit-Einstellungen, wir wählen 24bit 44100Hz.
Das Aufnahmeprogramm kann sich über diesen Eintrag hinwegsetzen und mit z.B. 24bit 48kHz aufnehmen.
Wonderful, also in system conrol - Sound - Recording - Properties - Advanced
now we see 24 bit settings, we choose 24bit 44100Hz.
The recording program can ignore this setting and record instead e.g. with 24bit 48000Hz.



Jetzt ist es geschafft. Ich habe 2 Testaufnahmen gemacht:
90 Minuten Sinus 440Hz 24 Bit 44100Hz und
90 Minuten Sinus 440Hz 24 Bit 96000Hz (fast 4G an Daten).
Laptop mit i7-Prozessor, Windows 7 home 64 Bit.
Beide Aufnahmen waren fehlerfrei und tatsächlich mit 24 Bit Auflösung. Auch die Wiedergabe über das Tascam funktioniert.

Now it is done. I made 2 recordings to test it:
90 minutes sine 440Hz 24 bit 44100Hz and
90 minutes sine 440Hz 24 bit 96000Hz (almost 4G data).
Laptop with i7 processor, Win 7 home 64 bit.
Both recordings had been without error and really with 24 bit resolution. Also play back with the Tascam is working.


Nicht getestet ist jegliche Midi-Funktionalität, aber die hatten wir sowieso nie verwendet.
Der 64-Bit-Treiber könnte auch für Aufnahmen mit 64-Bit-Vista und Windows 8 funktionieren.
Not one Midi-function is tested, but on the other hand we never had used Midi.
The 64-bit-driver could also work for recordings with 64-Bit-Vista and Windows 8.


Achtung: Sie arbeiten auf eigenes Risiko, eine Garantie für den Erfolg dieser Maßnahme kann nicht gegeben werden.
Look out! You do this on your own risk; there is no guarantee that this method will be successful.
